基本信息：
項目名稱：懷化高鐵南站前廣場消防設備電源監控系統
項目地點：懷化
實施時間：
項目簡介：
懷化南站位于湖南省懷化市鶴城區湖天南大道的南端東側，是滬昆高鐵、懷邵衡快鐵的和張吉懷高鐵（計劃2016年底開工）的樞紐車站。車站設滬昆、懷邵衡兩場，5個站臺14條股道，總面積約17.2萬平方米，投資約20億元，其中站房面積14930.6平方米，投資6.91億元。于2014年12年16日正式開通運營。
AFPM100小型消防設備電源監控系統采用，消防設備電源狀態監控器+電壓/電流傳感器的兩層結構組網模式，針對大型消防設備電源監控系統采用，消防設備電源監控系統主機+消防設備電源狀態監控器（區域主機）+電壓/電流傳感器的三層結構組網模式，從而簡化了系統結構設計。

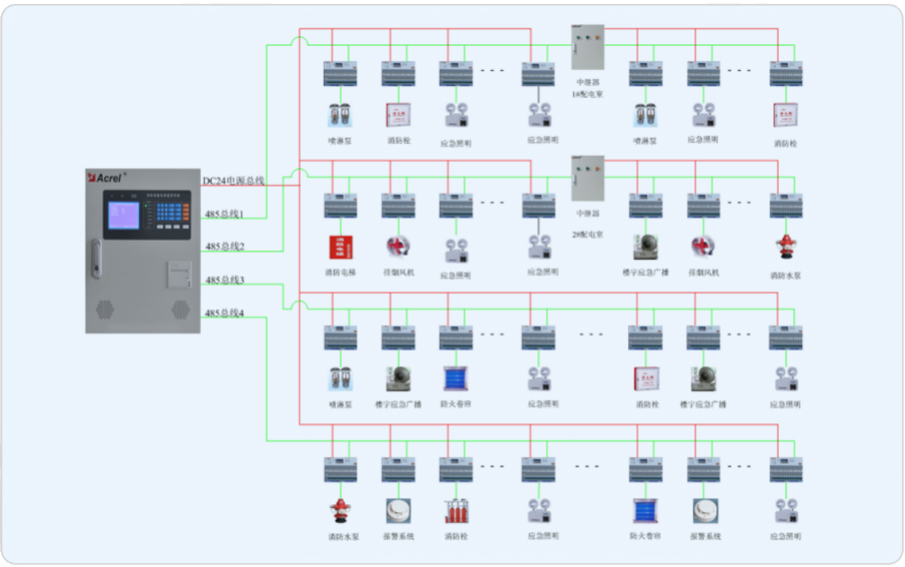

系統組網共分為站控管理層、網絡通訊層、現場設備層三層，該項目通訊總線共接入9條通訊總線，總線在樓層配電箱手拉手串接后，接入消防設備電源中繼器，在接入壁掛式后臺，組成消防設備電源監控系統的大動脈。AFPM100消防設備電源監控系統能夠對消防設備的電源進行實時的監控，通過檢測消防設備電源的電壓、電流、開關狀態等相關信息，從而判斷消防設備電源是否有斷路、短路、過壓、欠壓、缺相、錯相以及過流（過載）等故障信息并報警、記錄。通過友好的人機交互界面，實時反映出被監控設備電源的狀況，并集中顯示，從而有效避免在火災發生時消防設備由于電源故障而無法正常工作的危急情況，保障消防聯動系統的可靠性。該項目現場共有152只AFPM3-2AV消防設備電源探測器模塊。
系統實現的功能：
1.監控報警 被監控設備電源回路開關狀態，被監控設備電源的工作狀態（電壓、電流及報警狀態信息。
2.故障報警 監控器與模塊（電壓/電流信號傳感器）之間的連接線斷路、短路；監控器與其分體電源間連接線斷路、短路；當監控器出現以上故障時，能發出與監控報警信號有明顯區別的聲光故障報警信號；故障期間，非故障回路的正常工作不受影響。
3.控制輸出功能 對個別或全部被監控設備的報警繼電器進行遠程遙控操作。
4.報警記錄功能 記錄10000條相關故障報警信息；報警類型：故障類型、發生時間、故障描述；報警事件查詢 ；報警記錄打印。
5.自檢功能 連接檢查：通信線路及分體電源線路的斷路、短路；設備自檢：手動檢查或系統自檢。
