基本信息：
項目名稱：懷化高鐵南站前廣場電氣火災監控系統
項目地點：懷化
實施時間：
項目簡介：
懷化南站位于湖南省懷化市鶴城區湖天南大道的南端東側，是滬昆高鐵、懷邵衡快鐵的和張吉懷高鐵（計劃2016年底開工）的樞紐車站。車站設滬昆、懷邵衡兩場，5個站臺14條股道，總面積約17.2萬平方米，投資約20億元，其中站房面積14930.6平方米，投資6.91億元。于2014年12年16日正式開通運營。
懷化高鐵南站前廣場電氣火災項目由電氣火災監測后臺，電氣火災探測器以及漏電流互感器組成。

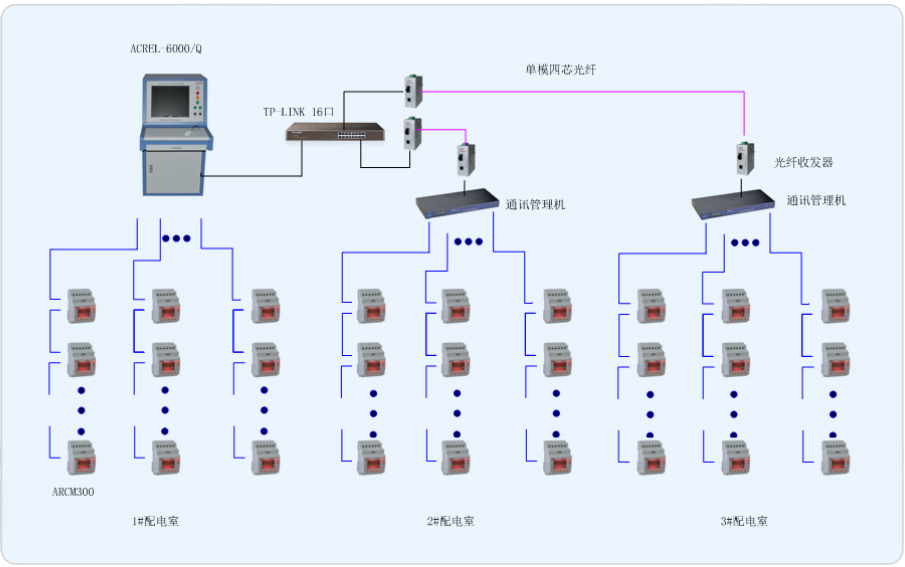

系統組網共分為站控管理層、網絡通訊層、現場設備層三層，該項目通訊總線共接入20條通訊總線，總線在樓層配電箱手拉手串接后，接入Acrel-6000/Q電氣火災監控設備，組成電氣火災系統的大動脈。箱體中漏電流互感器通過電流線接入漏電探測器，漏電探測器實時顯示漏電情況，組成一套信號穩定，精度可靠的電氣火災監測系統。現場共有449只ARCM系列電氣火災探測器模塊。
系統實現的功能：
1.監控報警 監控設備能接收多臺探測器的漏電、溫度信息，報警時發出聲光報警信號。
2.故障報警 當監控設備與所接的任一臺探測器之間發生通訊故障時，監控畫面中相應的探測器顯示故障提示，同時設備上的黃色“故障”指示燈亮，并發出故障報警聲音。
3.系統自檢檢查設備中所有狀態指示燈、顯示屏、喇叭是否正常。
4.報警記錄存儲查詢當發生漏電、超溫報警或通訊、電源故障時，將報警部位、故障信息、報警時間等信息存儲在數據庫中，當報警解除、排除故障時，同樣予以記錄。
5.對探測器控制通過監控軟件操作，可對連接到本設備的所有探測器進行遠程復位控制。
